カゴ土のう(R)

カゴ土のうは補強メッシュ(亀甲金網)カゴの内側に袋状に縫われた耐候性大型土のうを入れた2重構造製品です。

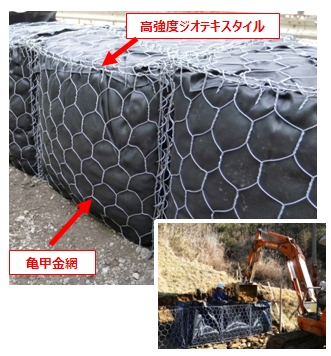

カゴ土のう 構造 カゴ土のう 構造

内袋の耐候性大型土のうは超促進UV耐候性試験で6年相当時、強度保持率70%以上を有しています。これまでの大型土のうに比べ耐候性を大幅に改善し、補強メッシュカゴの相互連結により、一体構造とすることができます。

ふとん籠の構造の内側に織布をいれることで、現地発生土や砕石などを中詰め材料として使用でき、また、製品上部に植生土のうを設置したり、苗木植栽をすることで緑化も可能になります。ふとん籠(石詰め)と耐候性大型土のう(土詰め)の機能を併せ持つ新しい土木材料です。

実用新案番号
◆特 徴
1)補強メッシュは亀甲金網仕様

補強メッシュは亜鉛メッキ亀甲金網です。この亀甲金網は耐候性・耐腐食性にすぐれ、鉄線が2重巻きになっており、目動きが少なく、はずれ等が起こりません。また、金網の1本が断線した場合でも、連続して破断や、はずれが起きない構造になっています。

2)超耐候性土のう

内袋は耐紫外線加工されたポリプロピレン繊維でできたジオテキスタイルをカゴの大きさに合わせて、高強度に縫製してあります。特殊技術により織り上げた高強度織布は、通常土砂だけでなく、砕石やコンクリートガラ等のエッジのある中詰め材料の投入にも対応します。また、通水・排水性が優れているので、水分を含んだ土壌の充填も可能です(自然脱水機能)。

カゴ土のう ジオテキスタイル カゴ土のう ジオテキスタイル
3)施工事例

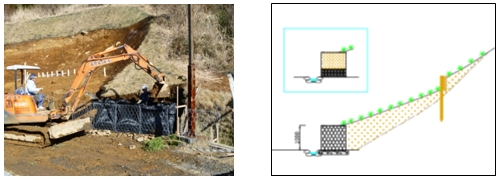

施工事例01 施工事例01(断面図)

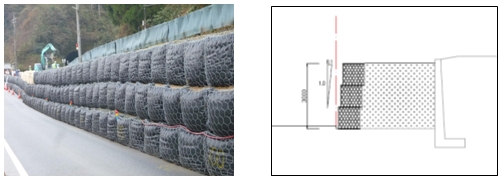

施工事例02 施工事例02(断面図)
用途
  • 法面保護、のり止め工
  • 河川・海岸ののり覆工
  • 仮設道路、仮締切堤
  • 緑化擁壁
  • 防災・災害復旧
◆製品仕様
  • KD-1S型

    幅1,000mm × 長さ1,000mm × 高さ1,000mm

  • KD-2S型

    幅1,000mm × 長さ2,000mm × 高さ1,000mm(受注生産)

●鉄線メッシュ
  • 溶融亜鉛メッキ

    メッシュφ3.0mm、枠線φ4.0mm、編線φ3.2mm

●高強度ジオテキスタイル織布(ポリプロピレン製)
  • 引張強度

    50kN/m × 50kN/m以上

  • 耐候性

    超促進UV耐候性試験6年相当時、強度保持率70%以上

注:製品仕様は改良の為、予告なく変更する場合があります。
