フォーサイトプロダクツ社のアースアンカーはピボット式(枢動式)アースアンカーです。
土中で反転し、定着することにより、すぐに反力を得ることができます。

ダックビル・アースアンカーシステム
マンタレイ・アースアンカーシステム
マンタレイ・水中アースアンカーシステム

ダックビル・アースアンカー
duckbill_logo
duckbill_copys

ダックビル・アースアンカー(特許取得済み)は地面に打ち込むだけで、安全で環境に優しい設置を提供します。
掘削やコンクリート工事なしで施工が可能です。
ダックビル・アースアンカーは軽量で施工が容易なため、工期の短縮と経費の削減を実現します。

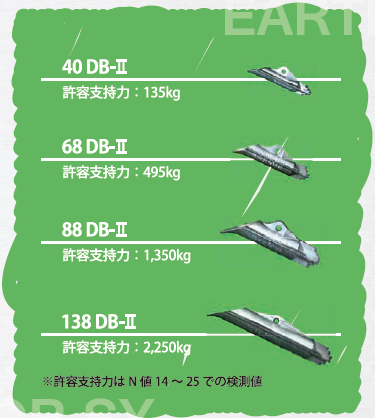

duckbill_earthanchor_lineup

■ダックビル・アースアンカーの仕組み

  1. 施工器具と打込用ロッドを使ってアンカーを土中に打ち込みます(ハンマーもしくは電動ハツリ機も使用が可能です)
  2. アンカーが適した位置に達したら、打込用ロッドを除去します
  3. ワイヤーロープを上に引きます
  4. ワイヤーロープが引かれることで、アンカーが反転して固定されます
ダックビル・アースアンカーの仕組み
施工例
TR40 / TR80フロー図

アンカーリング用EAシリーズ(ワイヤーロープ式)

EAシリーズラインナップ
EAシリーズラインナップ

※支持力は土質によって異なります、試験施工を行って体力確認を行って下さい。

施工手順(写真による実例)
施工手順(写真による実例)
EAシリーズ仕様表
型式仕様備考
EA-4040DB-IIヘッドを使用
ワイヤー径:φ=4.0mm
ワイヤー有効長:600mm
ワイヤー端部アイ加工
EA-6868DB-IIヘッドを使用
ワイヤー径:φ=4.0mm
ワイヤー有効長:850mm
ワイヤー端部アイ加工
EA-8888DB-IIヘッドを使用
ワイヤー径:φ=6.0mm
ワイヤー有効長:850mm
ワイヤー端部アイ加工
EA-138138DB-IIヘッドを使用
ワイヤー径:φ=8.0mm
ワイヤー有効長:1,700mm
ワイヤー端部アイ加工

※ 上記の仕様以外のワイヤー長さ、端部の処理の変更することも可能です。
※ 施工には各アンカーに適合した専用の打込みロッドが必要となります。
※ 製品の仕様につきましては予告なく変更することがあります。

アースアンカー構成
アースアンカー構成
ダックビル・アースアンカーの施工事例
ダックビル・アースアンカーの施工事例

●ルートボール・キット(地下支柱キット)

スペースや景観に配慮した場所で木の回りに支柱等を使用できない場合、ルートボール・キットを使用して樹木の転倒防止を図ることができます。
ルートボール・キットは完全に地中内で施工できるよう設計されており、かつ十分な強度で根鉢を固定します。

メリット

  1. 速い、簡単、安全な設置
  2. 穴または杭が不要
  3. 完全地中化
ルートボール・キット施工断面図
ルートボール・キット施工断面図

施工フロー(3本タイプ)

施工Step1
施工Step2
施工Step3
施工Step4
施工Step5
施工例
施工例(2セット/アンカー6本使用)
ルートボール・キット 仕様表

注1. ルートボール・キット1つで1本の木に対応(打込み用ロッド別売)
注2. 付属品は変更になる場合があります

■ダックビル・アースアンカー 仕様
型式138-DB-II88DB-II
138DB-II 88DB-II
材質アルミニウム
本体長さ約290mm約160mm
許容支持力標準土壌2,250kg1,350kg
最大値4,802kg2,781kg
標準設置深さ1.5m1.05m
標準ワイヤー径Φ7.9Φ6.4
型式68DB-II40DB-II
68DB-II 40DB-II
材質アルミニウム
本体長さ約120mm約70mm
許容支持力標準土壌495kg135kg
最大値920kg261kg
標準設置深さ0.75m0.5m
標準ワイヤー径Φ4.0Φ3.2
■植生マット・ジオグリッド固定用 アンカーシステム TR-type 仕様
型式TR68TR40
アンカーヘッド68DB40DB
ワイヤーΦ4.0mm, 有効長0.75mΦ3.2mm, 有効長0.5m
付属品※プラスチックワッシャー、アルミスリープ
■ダックビル・アースアンカー 土質別支持力適用標準土
Class土質説明
1高密度 / セメント固化砂、荒い砂利、玉石
2高密度粘土、砂岩、締め固まった砂利と細砂
3頁岩、硬盤層、砂利混じり粘土
4砂利、締め固まった砂利と砂
5中粘度、締め固まっていない粗い砂
6締め固まっていない粗い砂、シルト粘土、締め固まった細砂
7締め固まっていない細砂、湿潤粘土、シルト
8湿地、沼地、腐植土
※ダックビルアンカーはClass5、N値14~25を標準として
支持力を設定しています。

製品の紹介動画リンク(新しいウインドウ/タブでYouTubeが開きます)

ダックビル・アースアンカー(TRタイプ)
ダックビル・アースアンカー(ルート・ボール・キット)

マンタレイ・アースアンカーシステム
mantaray_logo
マンタレイ・アースアンカー 商品ラインナップ

■マンタレイ・アースアンカーの仕組み

マンタレイ・アースアンカーの仕組み

■油圧ゲージによる引き抜き耐力測定

油圧ゲージによる引き抜き耐力測定

施工例

施工例

施工手順・フロー図

施工手順・フロー図

製品の紹介動画リンク(新しいウインドウ/タブでYouTubeが開きます)

マンタレイ・アースアンカー

marine_mantaray_logo
マンタレイ・水中アースアンカー 商品ラインナップ

■トータルシステム(溶融亜鉛めっき)

アイナットアイナット(360度旋回タイプ)
アンカーシステム構成

アンカーシステムは、下記の部品で構成されています。

  1. マンタレイ・アンカー
  2. 接続された1.1m または 2.1m×25mmのアンカーロッド(または同等品)
  3. 必要に応じて延長アンカーロッド
  4. 終端に接続したアイナット
アンカー組立(1)アンカー組立
アンカー打設 その1(2)アンカー打設 その1
アンカー打設 その2<(3)アンカー打設 その2
ロードロッカー取付(4)ロードロッカー取付
アースアンカー反転・定着確認(5)アースアンカー反転
定着確認
引抜き耐力測定(6)引抜き耐力測定
ワイヤーマーキング用ブイを取付(7)ワイヤーマーキング用ブイを取付
LL-1M

■マンタレイ・アースアンカー 仕様

型式MR-SRMR-1MR-2
MR-SR MR-1 MR-2
材質鋳鉄9.5kg鋳鉄5.4kg鋳鉄4.5kg
本体大きさ
(長さx幅x高さ)
[mm]
L438.6
x
W317.5
x
H112.4
L366.8
x
W177.8
x
H112.4
L366.8
x
W88.9
x
H112.4
許容
支持力
標準土壌80 – 151kN67 – 89kN40 – 80kN
最大値178kN178kN125kN
標準設置深さ1~10m1~10m1~10m
型式MR-3MR-4MR-88
MR-3 MR-4 MR-88
材質鋳鉄2.7kg鋳鉄2.1kg鋳鉄0.99kg
本体大きさ
(長さx幅x高さ)
[mm]
L301.8
x
W88.9
x
H101.1
L211.4
x
W63.5
x
H97.3
L163.2
x
W46.8
x
H70.5
許容
支持力
標準土壌31 – 62kN16 – 25kN9 – 18kN
最大値89kN71kN45kN
標準設置深さ1~6m2m2m
型式MR-68
MR-68
材質鋳鉄0.45kg
本体大きさ
(長さx幅x高さ)
[mm]
L124.9
x
W31.3
x
H47
許容
支持力
標準土壌4.9 – 9kN
最大値22kN
標準設置深さ1~2m

製品の紹介動画リンク(新しいウインドウ/タブでYouTubeが開きます)

マンタレイ・水中アースアンカー
